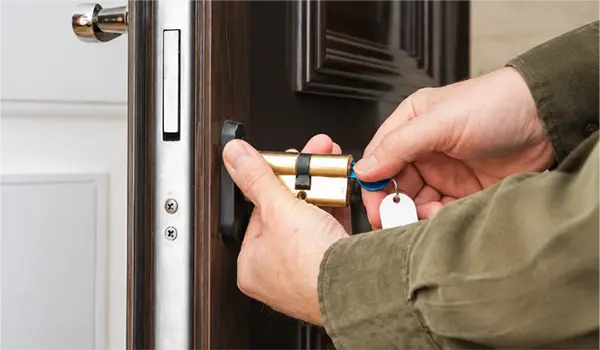

چگونه سایز سیلندر قفل را اندازه بگیریم؟

چگونه سایز بدنه قفل در را اندازه بگیریم؟

اگر علاوه بر سیلندر، قصد تعویض بدنه داخلی قفل را دارید، اندازه‌گیری سیلندر به تنهایی کافی نیست.

بدنه قفل باید از نظر ابعاد با فضای ایجاد شده داخل در هماهنگ باشد. مهم‌ترین اندازه‌هایی که باید بررسی کنید عبارت‌اند از:

●      آکس قفل

●      بک‌ست قفل

●      فاصله مرکز دستگیره تا مرکز سیلندر

●      عمق بدنه قفل

●      ارتفاع بدنه قفل

●      طول پیشانی قفل

●      عرض پیشانی قفل

این اندازه‌ها مشخص می‌کنند که قفل جدید تا چه اندازه با محل نصب قبلی هماهنگ خواهد بود.

آکس قفل چیست و چگونه آن را اندازه بگیریم؟

آکس قفل یکی از مهم‌ترین اندازه‌هایی است که هنگام تعویض بدنه قفل باید مشخص شود.

آکس به فاصله بین مرکز محور دستگیره و مرکز سیلندر یا محل قرارگیری کلید گفته می‌شود.

به زبان ساده، اگر قفل را از روبه‌رو نگاه کنید، آکس مشخص می‌کند فاصله عمودی بین محل قرارگیری دستگیره و محل قرارگیری سیلندر یا سوراخ کلید چقدر است.

برای اندازه‌گیری آکس:

1. مرکز محور چهارگوش دستگیره را پیدا کنید.

2. مرکز سیلندر یا سوراخ کلید را مشخص کنید.

3. فاصله مستقیم بین این دو مرکز را اندازه بگیرید.

برای مثال، اگر فاصله مرکز دستگیره تا مرکز سیلندر 85 میلی‌متر باشد، آکس قفل 85 میلی‌متر است.

این اندازه هنگام خرید قفل جدید اهمیت زیادی دارد؛ زیرا اگر آکس قفل جدید با سوراخ‌های موجود روی در هماهنگ نباشد، دستگیره و سیلندر در جای درست قرار نمی‌گیرند.

بک‌ست قفل چیست و چگونه آن را اندازه بگیریم؟

بک‌ست قفل با آکس تفاوت دارد و یکی از اندازه‌های مهم برای انتخاب بدنه قفل مناسب است.

بک‌ست به فاصله بین لبه پیشانی قفل تا مرکز محور چهارگوش دستگیره گفته می‌شود.

به زبان ساده، بک‌ست مشخص می‌کند محور دستگیره چه مقدار از لبه در فاصله دارد.

برای اندازه‌گیری بک‌ست:

1. پیشانی قفل را که روی لبه در قرار دارد پیدا کنید.

2. فاصله لبه داخلی پیشانی قفل تا مرکز محور چهارگوش دستگیره را اندازه بگیرید.

3. عدد به‌دست‌آمده، اندازه بک‌ست قفل است.

برای مثال:

اگر فاصله لبه قفل تا مرکز دستگیره 50 میلی‌متر باشد، بک‌ست قفل 50 میلی‌متر است.

هنگام خرید بدنه قفل باید هم آکس و هم بک‌ست را بررسی کنید؛ زیرا ممکن است دو قفل از نظر ظاهر شبیه هم باشند، اما به دلیل تفاوت در این دو اندازه روی در موجود قابل نصب نباشند.

اندازه‌گیری عمق و ابعاد بدنه قفل

اگر قرار است کل بدنه قفل تعویض شود، علاوه بر آکس و بک‌ست باید ابعاد فیزیکی قفل را نیز بررسی کنید.

مهم‌ترین اندازه‌ها عبارت‌اند از:

عمق بدنه قفل

فاصله بین پیشانی قفل تا انتهای بدنه‌ای که داخل در قرار می‌گیرد. این اندازه مشخص می‌کند قفل تا چه میزان داخل در قرار می‌گیرد.

ارتفاع بدنه قفل

فاصله قسمت بالایی تا قسمت پایینی قاب اصلی قفل. این اندازه برای هماهنگی قفل جدید با فضای ایجاد شده داخل در اهمیت دارد.

طول پیشانی قفل

طول قطعه فلزی باریکی که پس از نصب روی لبه در دیده می‌شود.

عرض پیشانی قفل

عرض همان صفحه فلزی روی لبه در. اگر ابعاد بدنه قفل جدید با فضای موجود در در هماهنگ نباشد، ممکن است برای نصب نیاز به تغییر محل قفل یا اصلاح در داشته باشید.

اشتباهات رایج هنگام اندازه‌گیری سیلندر و قفل

1. اندازه‌گیری فقط طول کلی سیلندر

یکی از رایج‌ترین اشتباهات این است که کاربر فقط طول کلی سیلندر را اندازه می‌گیرد.

برای مثال: «سیلندر من 8 سانتی‌متر است.»

اما این اطلاعات کافی نیست؛ زیرا یک سیلندر 80 میلی‌متری می‌تواند تقسیم‌های مختلفی داشته باشد.

مانند:

●      40/40

●      35/45

●      30/50

بنابراین همیشه دو طرف سیلندر را جداگانه اندازه بگیرید.

2. نادیده گرفتن ضخامت رزت یا پلاک

ضخامت یراق‌آلات اطراف سیلندر روی طول مورد نیاز تأثیر دارد. اگر این مورد در نظر گرفته نشود، ممکن است سیلندر جدید بیش از حد بیرون بزند یا داخل قرار بگیرد.

3. فرض کردن اینکه سیلندر همیشه متقارن است

بعضی افراد تصور می‌کنند اگر طول کلی سیلندر 70 میلی‌متر باشد، حتماً اندازه آن 35/35 است.

در حالی که ممکن است سیلندر مناسب برای یک در:

30/40 یا 25/45 باشد.

جمع‌بندی

برای انتخاب صحیح سیلندر قفل، فقط دانستن طول کلی آن کافی نیست. مهم‌ترین اندازه، فاصله مرکز پیچ تثبیت سیلندر تا دو انتهای آن است که باید برای هر طرف به‌صورت جداگانه اندازه‌گیری شود.

اگر قصد تعویض بدنه قفل را دارید، باید اندازه‌های دیگری مانند آکس، بک‌ست، فاصله مرکز دستگیره تا مرکز سیلندر و ابعاد بدنه قفل را نیز بررسی کنید.

با اندازه‌گیری دقیق این موارد، احتمال خرید اشتباه کاهش پیدا می‌کند و می‌توانید سیلندر یا قفل جدید را با اطمینان بیشتری با در و یراق‌آلات موجود هماهنگ کنید.

سوالات متداول درباره اندازه‌گیری سیلندر قفل

اندازه سیلندر قفل را از کجا باید اندازه بگیریم؟

مبنای اندازه‌گیری سیلندر، مرکز پیچ تثبیت آن است. فاصله این نقطه تا انتهای هر دو طرف سیلندر باید به‌صورت جداگانه اندازه‌گیری شود.

چگونه بفهمیم سیلندر 7 سانتی‌متر است؟

اگر مجموع اندازه دو طرف سیلندر 70 میلی‌متر باشد، طول کلی آن 7 سانتی‌متر است. با این حال باید اندازه هر طرف نیز مشخص شود؛ مانند 35/35 یا 30/40.

آیا می‌توان سیلندر را بدون باز کردن اندازه گرفت؟

بله. در بسیاری از موارد می‌توان با پیدا کردن مرکز پیچ تثبیت روی لبه در و اندازه‌گیری فاصله آن تا دو طرف سیلندر، اندازه مورد نیاز را مشخص کرد.

آیا اندازه مغزی قفل همان اندازه سیلندر است؟

در بازار معمولاً واژه مغزی قفل برای سیلندر استفاده می‌شود، اما از نظر فنی قطعات مختلفی در سیستم قفل وجود دارند. هنگام خرید بهتر است علاوه بر نام قطعه، اندازه دقیق و تصویر آن را نیز ارائه کنید.

آیا فقط ضخامت در برای انتخاب سایز سیلندر کافی است؟

خیر. ضخامت در تنها یکی از عوامل مؤثر است. ضخامت رزت یا پلاک و محل قرارگیری قفل نیز اهمیت دارند. بهترین روش، اندازه‌گیری مستقیم سیلندر فعلی است.

اگر سیلندر بیش از حد بلند باشد چه اتفاقی می‌افتد؟

سیلندر نامناسب ممکن است بیش از حد از سطح یراق بیرون بزند یا نصب ایمن و صحیحی نداشته باشد. به همین دلیل باید اندازه هر دو طرف سیلندر قبل از خرید مشخص شود.

برای تعویض بدنه قفل چه اندازه‌هایی لازم است؟

برای تعویض بدنه قفل معمولاً باید آکس، بک‌ست، فاصله مرکز دستگیره تا مرکز سیلندر و ابعاد اصلی بدنه مانند عمق، ارتفاع و اندازه پیشانی قفل را مشخص کنید.
