قفل در برای درِ چپ‌بازشو و راست‌بازشو؛ جهت زبانه را چطور تشخیص دهیم؟
هنگام خرید قفل یا دستگیره، ممکن است فروشنده بپرسد: «در شما چپ‌بازشو است یا راست‌بازشو؟» پاسخ در نگاه اول ساده به نظر می‌رسد، اما اگر سمت مشاهده مشخص نباشد، دو نفر می‌توانند یک در را متفاوت توصیف کنند. لولایی که از بیرون در سمت راست دیده می‌شود، از داخل در سمت چپ قرار می‌گیرد.
برای تشخیص درست، باید محل لولا، سمت مشاهده و جهت حرکت در را با هم مشخص کنید. سپس این اطلاعات را با نقشه نصب همان قفل یا دستگیره تطبیق دهید. فقط گفتن «چپ» یا «راست»، همیشه برای انتخاب محصول کافی نیست.
در این راهنما، روش ثبت جهت بازشدن در، بررسی جهت زبانه و نکات انتخاب قفل سازگار را مرور می‌کنیم. این توضیحات مربوط به درهای لولایی معمول است؛ درهای کشویی، محوری و مکانیزم‌های خاص به بررسی جداگانه نیاز دارند.
چپ‌بازشو و راست‌بازشو بودن در یعنی چه؟
این اصطلاح‌ها برای توصیف جهت بازشدن در و انتخاب یراق مناسب استفاده می‌شوند. بااین‌حال، روش نام‌گذاری در همه برندها و کاربردها یکسان نیست. ممکن است دستورالعمل یک محصول، مشاهده از بیرون را ملاک قرار دهد و دستورالعمل دیگری روش متفاوتی داشته باشد.
برای نمونه، شلاگ در راهنمای خود تأکید می‌کند که تشخیص جهت هنگام انتخاب قفل و دستگیره ممکن است با روش مورد استفاده برای سفارش خودِ در متفاوت باشد. بنابراین، نام‌گذاری محصول باید با راهنمای سازنده تطبیق داده شود.
برای جلوگیری از اشتباه، به‌جای یک برچسب کوتاه، وضعیت در را کامل توصیف کنید:
«از سمت راهرو نگاه می‌کنم؛ لولاها سمت راست هستند و در با هل دادن، به داخل اتاق باز می‌شود.»
این توضیح، اطلاعات روشن‌تری از عبارت «در راست‌بازشو است» در اختیار فروشنده یا نصاب قرار می‌دهد.
جهت بازشدن در را در سه مرحله ثبت کنید
1. سمت مشاهده را مشخص کنید
ابتدا بگویید از کدام طرف به در نگاه می‌کنید. برای در ورودی واحد، می‌توانید سمت راهرو یا بیرون واحد را مبنا قرار دهید. برای در اتاق، سمت راهرو را انتخاب کنید و آن را در توضیحات بنویسید.
مهم این است که هنگام ثبت اطلاعات، سمت مشاهده را تغییر ندهید. اگر برای دیدن لولاها به طرف دیگر رفتید، جهت را همچنان بر اساس سمت اولیه ثبت کنید.
2. محل لولا را پیدا کنید
از سمت مشخص‌شده، بررسی کنید محور لولاها در سمت چپ در قرار دارد یا سمت راست. اگر لولا پنهان است یا در حالت بسته دیده نمی‌شود، در را کمی باز کنید و محل اتصال آن به چهارچوب را ببینید.
محل دستگیره به‌تنهایی مرجع مناسبی نیست؛ بهتر است سمت لولا را مستقیماً مشخص کنید.
3. حرکت در را نسبت به خودتان ثبت کنید
از همان سمت مشاهده، ببینید در چگونه باز می‌شود:
با هل دادن از شما دور می‌شود.
با کشیدن به سمت شما می‌آید.
برای در ورودی، مشخص کنید این حرکت به داخل واحد است یا به بیرون آن. عبارت «به سمت من» فقط زمانی روشن است که محل ایستادن شما معلوم باشد.
جدول زیر برای ثبت اطلاعات مناسب است؛ این جدول جای نام‌گذاری اختصاصی سازنده را نمی‌گیرد:
| سمت مشاهده | محل لولا | حرکت هنگام بازشدن | توضیح قابل‌ارسال به فروشنده |
|---|---|---|---|
| راهرو | چپ | دور شدن از شما | از راهرو، لولا چپ است و در با هل دادن باز می‌شود |
| راهرو | راست | دور شدن از شما | از راهرو، لولا راست است و در با هل دادن باز می‌شود |
| راهرو | چپ | نزدیک شدن به شما | از راهرو، لولا چپ است و در با کشیدن باز می‌شود |
| راهرو | راست | نزدیک شدن به شما | از راهرو، لولا راست است و در با کشیدن باز می‌شود |
جهت زبانه قفل چه ارتباطی با بازشدن در دارد؟
در بسیاری از قفل‌های بدنه، دو قطعه متفاوت دیده می‌شود:
زبانه فنری: معمولاً با پایین آوردن دستگیره عقب می‌رود و پس از رها کردن آن برمی‌گردد. در مدل‌های رایج، یک طرف این زبانه سطح شیب‌دار دارد.
زبانه قفل‌شونده: با کلید یا قطعه گردان حرکت می‌کند و وظیفه قفل‌کردن در را بر عهده دارد. شکل و عملکرد آن الزاماً مانند زبانه فنری نیست.
وقتی از «تغییر جهت زبانه» صحبت می‌کنیم، معمولاً منظور جهت زبانه فنریِ شیب‌دار است. نباید روش تنظیم آن را به همه زبانه‌ها یا انواع قفل تعمیم داد.
در مکانیزم معمول، سطح شیب‌دار زبانه باید هنگام بسته‌شدن در با لبه مناسبِ قطعه مقابل روی چهارچوب تماس پیدا کند. این تماس، زبانه را به داخل بدنه هدایت می‌کند تا پس از رسیدن به محل خود، دوباره بیرون بیاید.
اگر جهت زبانه با مسیر بسته‌شدن هماهنگ نباشد، ممکن است در بدون پایین آوردن دستگیره بسته نشود یا زبانه به قطعه مقابل برخورد کند. البته این نشانه‌ها می‌توانند علت‌های دیگری هم داشته باشند.
از کجا بفهمیم جهت زبانه درست است؟

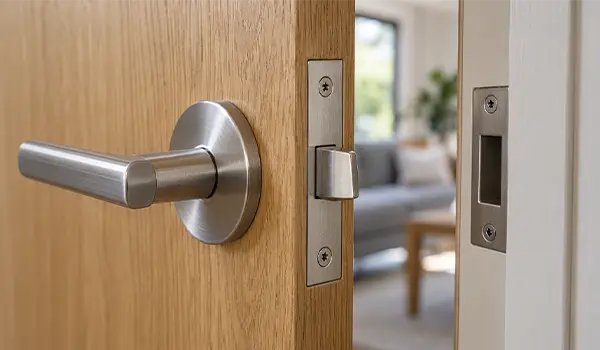

در را باز نگه دارید و زبانه فنری را روی لبه در پیدا کنید. سپس مسیر نزدیک‌شدن آن به قطعه مقابل روی چهارچوب را بررسی کنید.
در قفل‌های معمولِ دارای زبانه شیب‌دار، این موارد اهمیت دارند:
سطح شیب‌دار در مسیر تماس با لبه قطعه مقابل قرار بگیرد.
زبانه در ارتفاع مناسب با بازشوی مقابل هماهنگ باشد.
با حرکت دستگیره، زبانه بدون گیرکردن عقب برود.
پس از رها کردن دستگیره، زبانه به وضعیت طبیعی برگردد.
در برای بسته‌شدن به ضربه یا فشار غیرعادی نیاز نداشته باشد.
اگر جهت زبانه مشکوک است، در را با ضربه نبندید. ابتدا مدل قفل و دستور نصب آن را بررسی کنید. برای قفل‌های مغناطیسی، غلتکی یا مکانیزم‌های اختصاصی، روش ارزیابی می‌تواند متفاوت باشد.
آیا زبانه همه قفل‌ها قابل‌تغییر جهت است؟
خیر. بعضی قفل‌ها زبانه قابل‌برگشت دارند و بعضی باید از ابتدا متناسب با جهت موردنیاز سفارش داده شوند. حتی در مدل‌های قابل‌تنظیم نیز روش تغییر جهت یکسان نیست.
در بعضی محصولات، سازنده مکانیزم مشخصی برای آزاد کردن و برگرداندن زبانه پیش‌بینی کرده است. در محصولات دیگر، علاوه بر زبانه، بخش دیگری از قفل نیز باید تنظیم شود.
امکان تغییر جهت در محل را اعلام نمی‌کند. این تفاوت نشان می‌دهد دستور یک مدل را نباید برای قفل دیگر به کار برد.
پیش از اقدام، این پرسش‌ها را پاسخ دهید:
نام یا کد دقیق مدل چیست؟
آیا سازنده قابلیت تغییر جهت را تأیید کرده است؟
آیا فقط زبانه تنظیم می‌شود یا بخش دیگری هم نیاز به تغییر دارد؟
آیا اجرای کار به باز کردن قفل از در نیاز دارد؟
روش آزمایش عملکرد پس از تنظیم چیست؟
کشیدن زبانه با انبردست، باز کردن خودسرانه جعبه قفل یا چرخاندن قطعات با فشار، روش عمومی و قابل‌توصیه‌ای نیست.
جهت دستگیره با جهت زبانه یکی است؟
جهت دستگیره و جهت زبانه به یک مجموعه مربوط‌اند، اما دو موضوع جداگانه هستند.
ممکن است زبانه قفل قابل‌برگشت باشد، ولی دستگیره انتخابی برای سمت مشخصی طراحی شده باشد. همچنین، بعضی دستگیره‌ها قابلیت نصب در هر دو جهت دارند، اما برای تغییر جهت به تنظیم طبق دستور سازنده نیاز دارند.
هنگام انتخاب، این بخش‌ها را جداگانه بررسی کنید:
| بخش | مورد قابل‌بررسی |
|---|---|
| بدنه قفل | سازگاری با جهت در و امکان تنظیم طبق مشخصات مدل |
| زبانه فنری | جهت سطح شیب‌دار و هماهنگی با قطعه مقابل |
| دستگیره | جهت اهرم، قابلیت تغییر جهت و فضای حرکت |
| مکانیزم قفل‌کردن | قرار گرفتن کلید، قطعه گردان یا کنترل دسترسی در سمت درست |
| قطعه مقابل | شکل، محل نصب و هماهنگی با مسیر ورود زبانه |
در دستگیره‌های دیجیتال، تغییر جهت ممکن است علاوه بر تنظیم مکانیکی، به راه‌اندازی یا کالیبراسیون همان مدل نیاز داشته باشد. برگرداندن اهرم به‌تنهایی، سازگاری کل مجموعه را تأیید نمی‌کند.
برای بررسی سایر شرایط نصب، مقاله نصب دستگیره دیجیتال روی در قدیمی را بخوانید.
چرا در بسته نمی‌شود، حتی وقتی جهت زبانه درست است؟
برخورد زبانه با چهارچوب همیشه به معنی اشتباه بودن جهت آن نیست. پیش از تغییر زبانه، چند علت دیگر را بررسی کنید.
افتادگی در یا لقی لولا
اگر در پایین آمده باشد، زبانه ممکن است بالاتر یا پایین‌تر از محل ورود خود قرار بگیرد. در این حالت، تغییر جهت زبانه مشکل ارتفاع را حل نمی‌کند.
نصب نادرست قطعه مقابل
قطعه مقابل باید با مسیر حرکت و محل ورود زبانه هماهنگ باشد. جابه‌جایی، بیرون‌زدگی یا نصب نامناسب آن می‌تواند مانع بسته‌شدن روان شود.
بیرون‌زدگی پیشانی قفل
اگر صفحه پیشانی قفل روی لبه در درست ننشیند، ممکن است هنگام بسته‌شدن با چهارچوب برخورد داشته باشد. این مشکل به نصب بدنه مربوط است.
گیرکردن مکانیزم دستگیره یا قفل
اگر زبانه با حرکت دستگیره کامل عقب نمی‌رود، یا پس از رها کردن آن درست برنمی‌گردد، باید عملکرد مجموعه بررسی شود. فشار نصب، ناسازگاری قطعات یا خرابی مکانیزم می‌تواند مطرح باشد.
اگر قفل روی درِ باز روان کار می‌کند، اما هنگام بستن در مشکل دارد، این تفاوت می‌تواند نشانه‌ای برای بررسی هم‌راستایی در و چهارچوب باشد؛ تشخیص نهایی به بازدید نیاز دارد.
پیش از خرید قفل، چه عکس‌ها و اطلاعاتی آماده کنیم؟
برای انتخاب قفل سازگار، یک عکس نزدیک از زبانه کافی نیست. بهتر است این موارد را برای فروشنده یا نصاب آماده کنید:
عکس کامل در از سمت مشاهده مشخص، مانند راهرو.
عکس در در حالت نیمه‌باز، با محل لولا و جهت حرکت قابل‌تشخیص.
عکس واضح از لبه در، پیشانی قفل و زبانه‌ها.
عکس قطعه مقابل روی چهارچوب.
نام یا کد مدل قفل فعلی، در صورت وجود.
توضیح اینکه قفل یا دستگیره را می‌خواهید تعویض کنید یا جهت بازشدن خودِ در را تغییر دهید.
یک ویدئوی کوتاه از باز و بسته‌شدن در نیز می‌تواند ابهام جهت را کمتر کند.
البته جهت بازشو تنها معیار خرید قفل بدنه نیست. بک‌ست، فاصله محورها، ابعاد پیشانی و سازگاری با سیلندر نیز باید بررسی شوند. توضیح این اندازه‌ها در مقاله راهنمای انتخاب قفل بدنه در آمده است.
هنگام بررسی قفل‌ها و دستگیره‌های باتیس، اطلاعات در را با مشخصات همان مدل تطبیق دهید و قابلیت تغییر جهت را پیش از خرید تأیید کنید.
اشتباهات رایج در تشخیص جهت قفل و دستگیره
بیشتر اشتباه‌ها از ناقص بودن توضیح یا تعمیم روش یک محصول به محصول دیگر ایجاد می‌شوند:
گفتن «چپ» یا «راست» بدون مشخص‌کردن سمت مشاهده.
یکی دانستن چپ و راست بودن با بازشدن به داخل و بیرون.
فرض اینکه همه زبانه‌ها قابل‌برگشت هستند.
تغییر جهت زبانه بدون بررسی جهت دستگیره و مکانیزم قفل‌کردن.
اشتباه گرفتن افتادگی در با برعکس بودن زبانه.
بستن در با ضربه برای آزمایش قفلی که درست تنظیم نشده است.
تصور اینکه تغییر جهت زبانه، جهت بازشدن خودِ در را عوض می‌کند.
تغییر جهت بازشدن خودِ در ممکن است به تغییر لولا، چهارچوب و سایر اجزای نصب نیاز داشته باشد. این کار با برگرداندن زبانه قفل انجام نمی‌شود.
پرسش‌های متداول
برای تشخیص درب چپ‌بازشو و راست‌بازشو، کدام طرف بایستیم؟
سمت مرجع را طبق راهنمای سازنده مشخص کنید. برای ثبت اطلاعات اولیه می‌توانید سمت راهرو یا بیرون واحد را انتخاب کنید، اما حتماً آن را همراه محل لولا و جهت حرکت در توضیح دهید.
آیا درِ داخل‌بازشو همیشه راست‌بازشو است؟
خیر. بازشدن به داخل یا بیرون، با قرار گرفتن لولا در چپ یا راست فرق دارد. هر دو ویژگی باید جداگانه ثبت شوند.
سطح شیب‌دار زبانه باید به کدام طرف باشد؟
در زبانه فنری معمول، سطح شیب‌دار باید هنگام بسته‌شدن با لبه مناسبِ قطعه مقابل تماس پیدا کند و به عقب رفتن زبانه کمک کند. تعیین جهت با عبارت «رو به داخل» یا «رو به بیرون» بدون توجه به مسیر بسته‌شدن، کافی نیست.
آیا برای تغییر جهت زبانه باید جعبه قفل را باز کنیم؟
به مدل بستگی دارد. بعضی محصولات روش تنظیم مشخصی بدون باز کردن جعبه دارند؛ برخی به مراحل دیگری نیاز دارند و بعضی قابل‌تغییر جهت نیستند. دستور نصب همان محصول را مبنا قرار دهید.
اگر در فقط با پایین آوردن دستگیره بسته شود، زبانه برعکس است؟
ممکن است، اما قطعی نیست. جهت زبانه، محل قطعه مقابل، افتادگی در و وضعیت مکانیزم باید بررسی شوند.
آیا یک قفل برای هر دو جهت چپ و راست مناسب است؟
فقط زمانی می‌توان چنین نتیجه‌ای گرفت که سازنده این قابلیت را برای همان مدل اعلام کرده باشد. حتی در این حالت نیز ممکن است تنظیم پیش از نصب لازم باشد.
جمع‌بندی
برای انتخاب قفل و دستگیره متناسب با در، سمت مشاهده، محل لولا و جهت حرکت در را دقیق ثبت کنید. سپس جهت زبانه و دستگیره را مطابق راهنمای همان محصول بررسی کنید. عکس یا ویدئوی روشن از در، ابهام نام‌گذاری را کاهش می‌دهد و کمک می‌کند پیش از خرید، سازگاری مجموعه مشخص شود.
